Der allgemeine Öffnungstag im Monat September:
Dienstag, der 25. September 2023,
Öffnungszeit von 14 bis 17 Uhr (begonnene Führungen bis 18 Uhr),
Im Mittelpunkt steht das Historische Galvanometer.

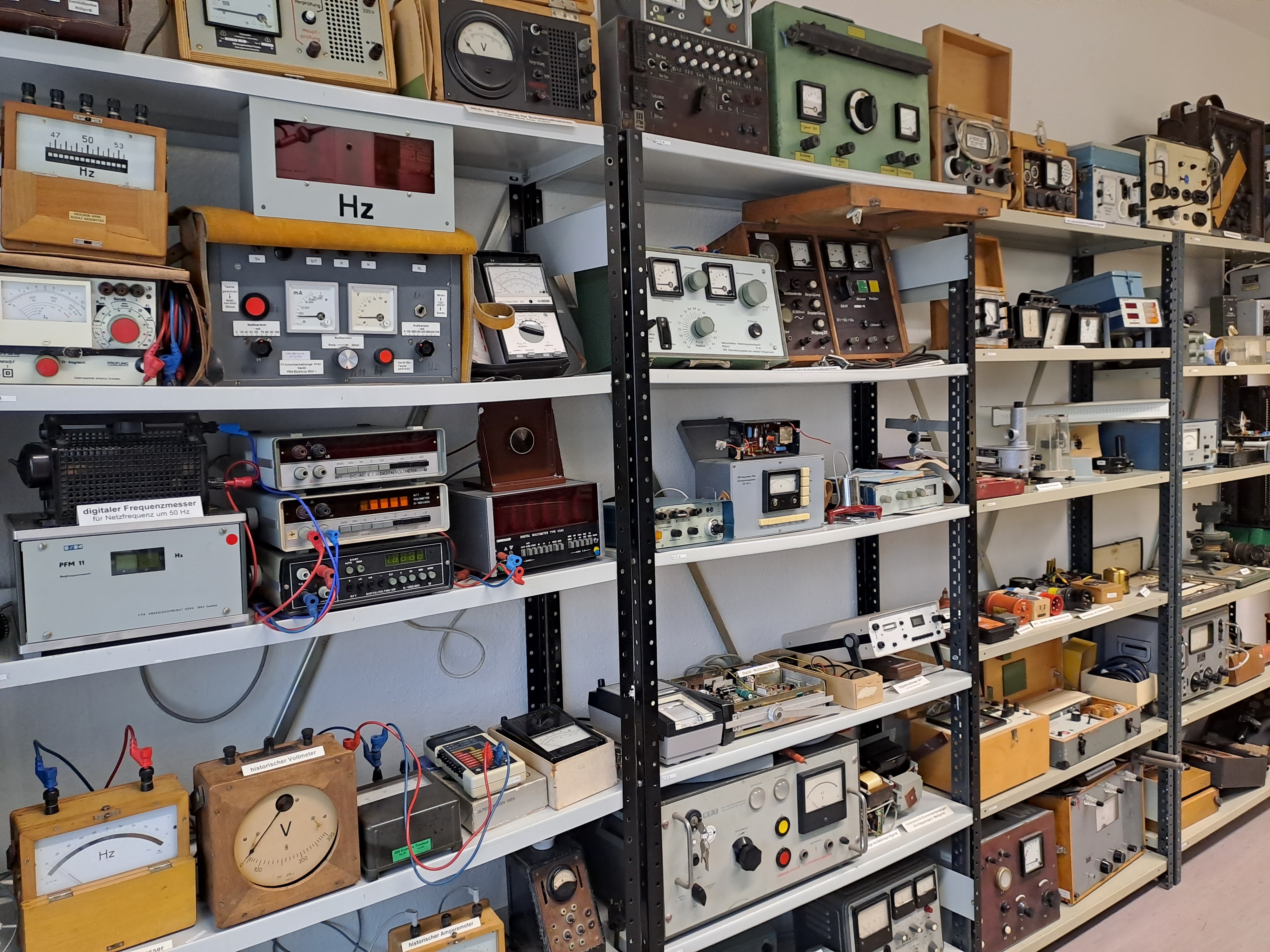

Ausschnitt Komplex Messtechnik
| Elektrotechnische SammlungHistorische Galvanometer
Galvanometer (veraltet auch Rheometer genannt) sind elektromechanische Strommessgeräte, welche eine mechanische Drehbewegung proportional zum elektrischen Strom erzeugen. Das Prinzip wird unter anderem in Drehspulmesswerken in Kombination mit einem Zeiger und einer Skala als Anzeigeinstrument verwendet. Weitere Anwendungen liegen beim Galvanometerantrieb, welcher zur schnellen Winkelverstellung für Lichtzeiger, Scanner oder in CD-Spielern verwendet wird. Das Galvanometer ist nach dem italienischen Arzt und Forscher Luigi Galvani benannt.
Historisches Galvanometer
| Elektrotechnische SammlungGalvanometer waren die ersten Messgeräte zur Messung des elektrischen Stroms. Das zugrunde liegende Prinzip wurde von Hans Christian Ørsted an der Auslenkung magnetischer Kompassnadeln beobachtet, wenn in der Nähe ein elektrischer Leiter, wie z. B. ein Stück Draht, durch Strom durchflossen wurde. Der Grad der Auslenkung der Kompassnadel im Erdmagnetfeld entsprach dabei (nichtlinear) der Stromstärke durch den Draht.
Galvanometer bzw. passive Messgeräte für Strom und Spannung gab es für die verschiedensten Anwendungen. Die meisten Messwerke basieren auf der direkten Anzeige des Stroms, der durch das Messwerk fließt. Erst durch die genaue Spezifikation und Eichung werden aus diesen reinen Stromanzeigern Voltmeter, Amperemeter oder kombinierte Geräte. In der Kategorie Spannung finden sich zum einen reine Spannungsmesser, deren Messwerk oder deren Aufbau auch nur zur Spannungsmessung geeignet ist (z.B. Elektrostatisches Messwerk). Weitere Untergruppen davon sind Laboratoriumstypen, Prüffeldtypen, Betriebsmessgeräte, Taschen-Instrumente, Dosen-Instrumente, Schalttafel-Instrumente, Geräte für KFZ/Maschinen sowie Schule und Ausbildung.
In der letztgenannten Gruppe befinden sich Messgeräte, die entweder zu Demonstrationszwecken oder für Lehre und Ausbildung gebaut wurden.

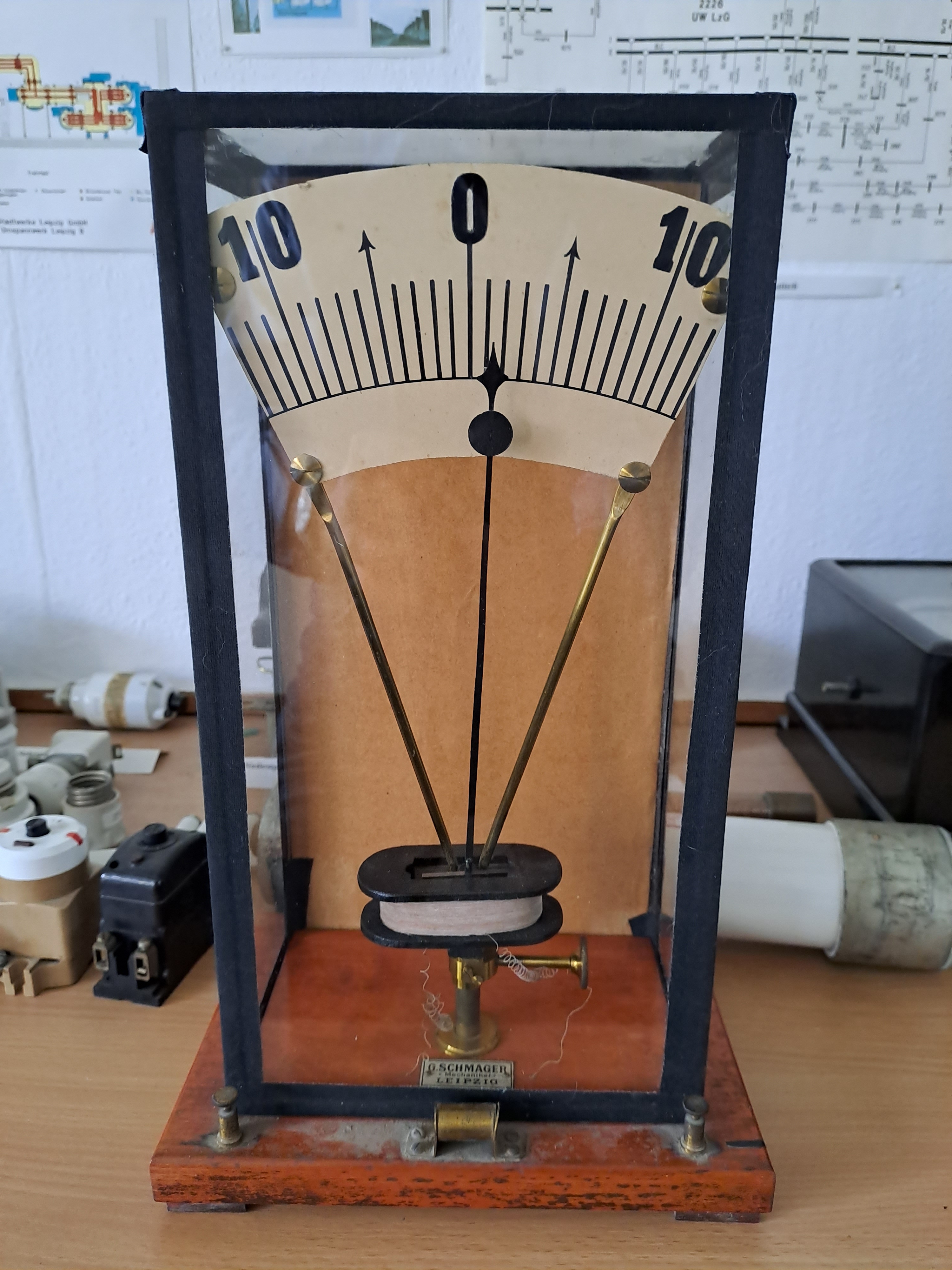

In dieser Gruppe ist auch das in diesem Monat im Mittelpunkt stehende Galvanometer des Leipziger Mechanikers Georg Schmader einzuordnen, siehe nebenstehendes Bild. Georg Schmader (1840-1916) war seit 1873 in Leipzig als Mechaniker tätig. Im Jahr 1880 gründete er sein eigenes Unternehmen, ein Mechanisch Optisches Institut. Georg Schmader war Mitglied der Deutsche Gesellschaft für Mechanik und Optik, Zweigverein Leipzig (D.G.f.M.u.O.) sowie im Vorstand als II. Vorsitzender und Anlaufstelle für Lehrlingsausbildung (Lehrlingsnachweis) und veröffentlichte 1906 die Schrift „Physikalische und chemische Lehrmittel unter Berücksichtigung des Lehrplans für Volksschulen der Stadt Leipzig“ /Deutsche Mechaniker-Zeitung (1906) H. 12, S. 118/. Insofern liegt es nahe, dass er sich auch mit Messgeräten für Lehre und Ausbildung beschäftigte.
Das Galvanometer von Georg Schmader hat diese Daten:
Länge x Breite x Höhe: (11 x 17 x 33) cm
Masse: ca. 1,5 kg
Baujahr: um 1900
