Im Mittelpunkt steht die Fahrbare Transformatoröl-Reinigungsanlage.

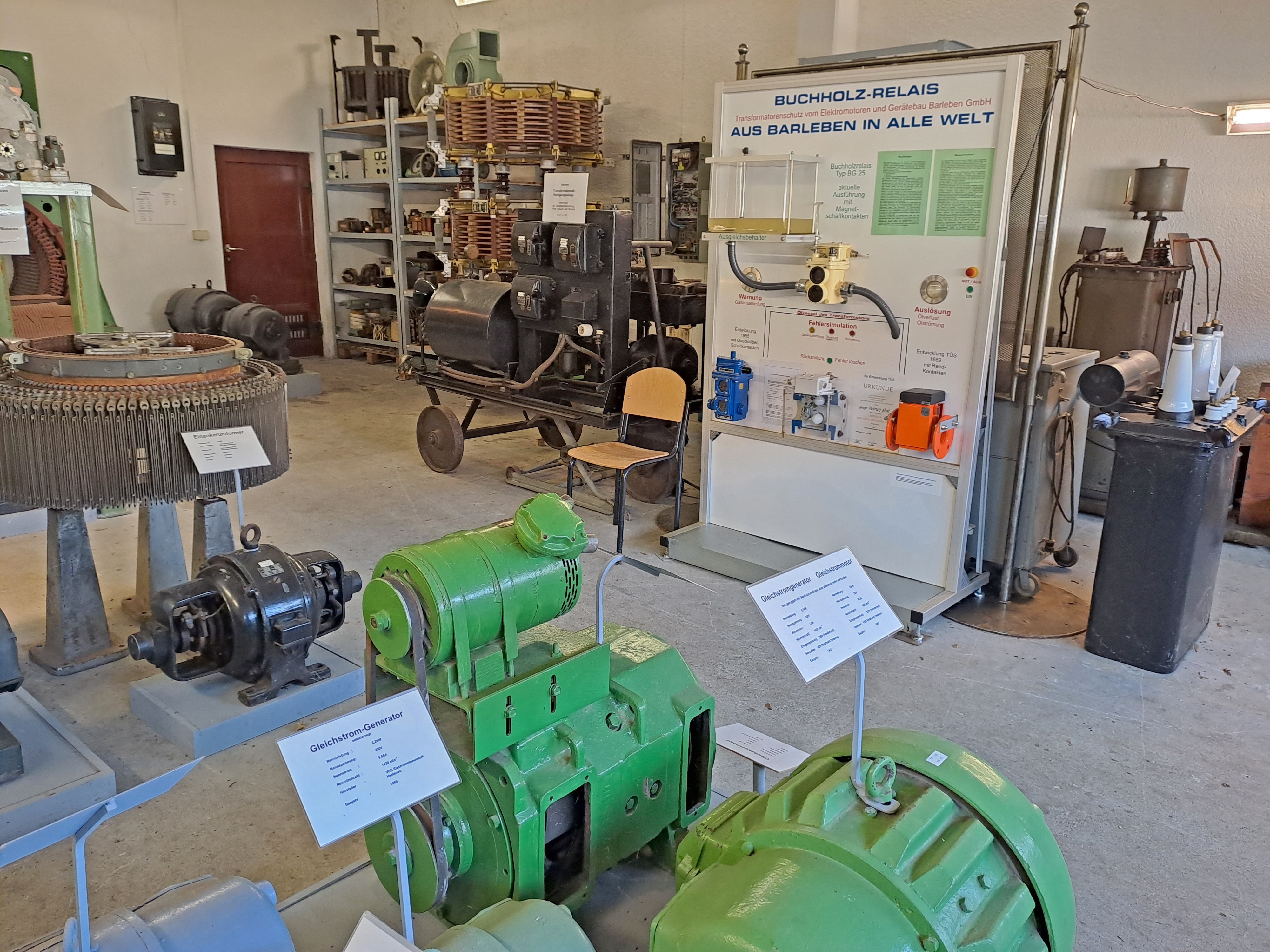

Ausschnitt Komplex Elektrische Maschinen
| Eletrotechnische SammlungFahrbare Transformatoröl-Reinigungsanlage
Das Öl im Transformatorgehäuse ölisolierter Transformatoren dient sowohl der Isolation der Wicklungen als auch der Kühlung. Der Querschnitt der Wicklungsdrähte ist aufgrund des beschränkten Wickelraumes begrenzt. Daher entsteht Stromwärme im Inneren der Wicklung. Große Transformatoren sind zwar wesentlich effizienter als kleine, die innere Wärme der Wicklungen gelangt jedoch bei ihnen schwerer nach außen. Die Ölfüllung verbessert die Wärmeübertragung und füllt überdies alle Zwischenräume aus, so dass auch die Isolation verbessert wird.
Das Öl gibt die Wärme durch Konvektion an das Transformatorengehäuse ab, das seinerseits nach außen hin Kühlrippen oder Wärmetauscher ähnlich Radiatoren besitzt. Große Transformatoren besitzen zusätzlich Lüfter zum Kühlen der Wärmetauscher.
Fahrbare Transformatoröl-Reinigungsanlage
| Elektrotechnische SammlungTransformatorenöl oder Isolieröl ist ein hochraffiniertes Mineralöl oder ein dünnflüssiges Silikonöl, das bei hohen Temperaturen stabil ist. Es wird in der Hochspannungstechnik, in Transformatoren, Kondensatoren und Schaltern zur Isolation, zur Funkenlöschung, zur Schmierung (z. B. am Stufenschalter) und zur Kühlung (z. B. in der Leistungselektronik) verwendet.
Isolationsfehler in den Transformator-Wicklungen werden in gewissem Maße geheilt, indem Zersetzungsprodukte fortgespült werden. Dieses Phänomen wird mit einem am Ausdehnungsgefäß angebrachten Buchholz-Relais überwacht, indem dort die im Öl entstandenen Gase registriert werden. Mit dem Buchholzschutz können Isolationsfehler frühzeitig erkannt und die Brandgefahr dadurch eingeschränkt werden.
Insbesondere die Schalteröle der Ölkesselschalter bedurften der regelmäßigen Ölreinigung, da bei jedem Schaltvorgang durch den Schaltlichtbogen das Öl verunreinigt und damit in seinen Isolationseigenschaften schlechter wurde. Mit der Ablösung der Ölkesselschalter bedurfte es keiner Ölreinigung mehr.
Transformatoröle bedurften anfangs der Entfeuchtung. Dies entfiel jedoch mit der Bereitstellung entsprechender Qualitäten durch die Raffinerien und Luftentfeuchtung am Transformator.

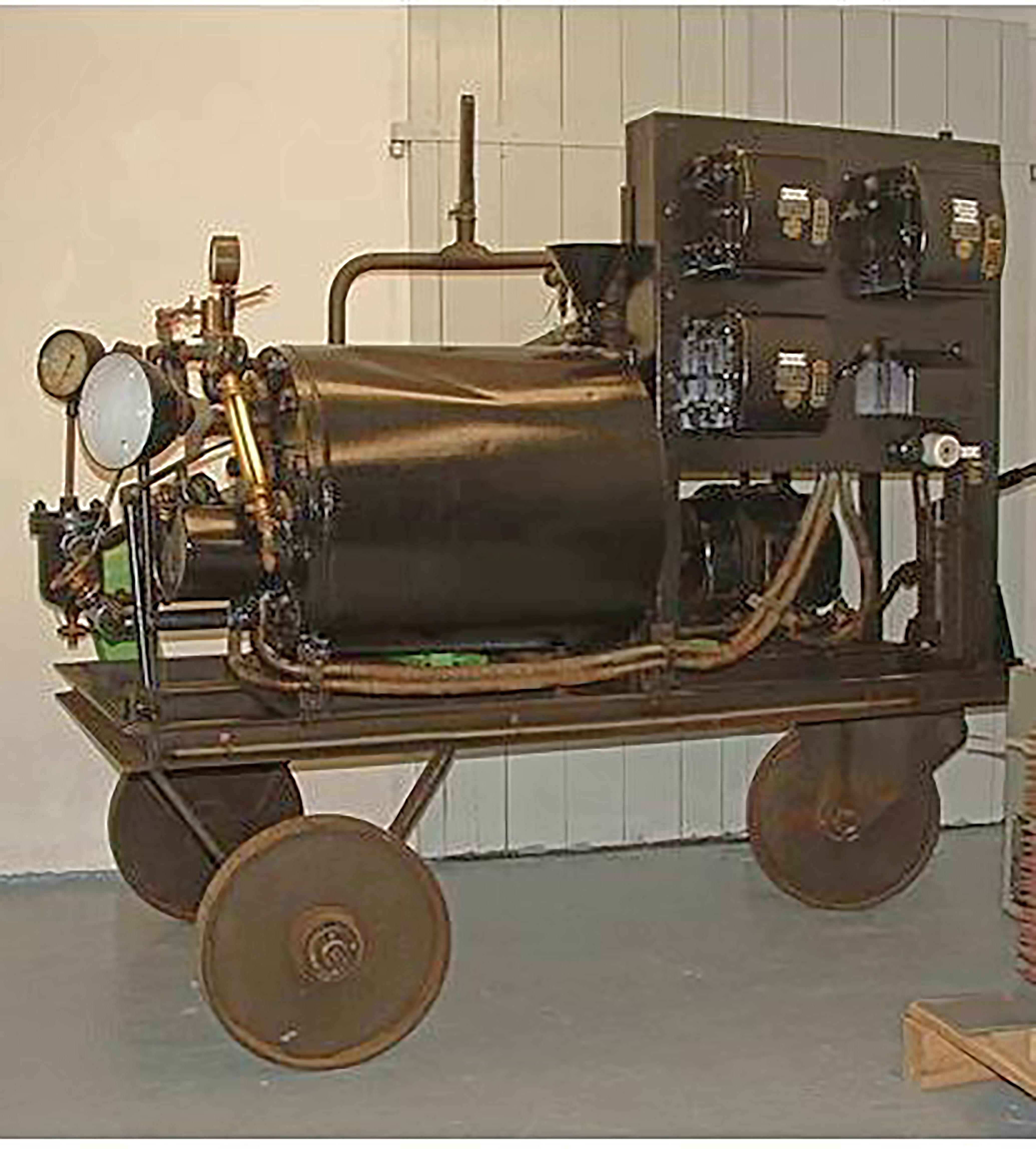

Im Mittelpunkt steht in diesem Monat die im Bild gezeigte fahrbare Transformatoröl-Reinigungsanlage. Diese besteht aus der Erwärmungseinrichtung, Filter, Vakuum- und Ölpumpe. Durch Erhitzen wurde das Öl leichtflüssiger und es wurde das Wasser abgeschieden. Die Entfernung von festen Verunreinigungen erfolgte durch das Hindurchpressen durch Filter. Die fahrbare Transformatoröl-Reinigungsanlage hat folgende technische Eigenschaften:
Länge x Breite x Höhe:
(1800 x 1000 x 1550) mm
Masse:
ca. 400 kg
Nennspannung:
220/380 V
Nennleistung:
12 kW
Baujahr:
um 1930
Hersteller:
Akt.-Ges. A. Gering, Nürnberg
