Der allgemeine Öffnungstag im Monat November:
Dienstag, der 28. November 2023,
Öffnungszeit von 14 bis 17 Uhr (begonnene Führungen bis 18 Uhr),
Im Mittelpunkt steht: „Der Transistor wird 75 Jahre alt“.

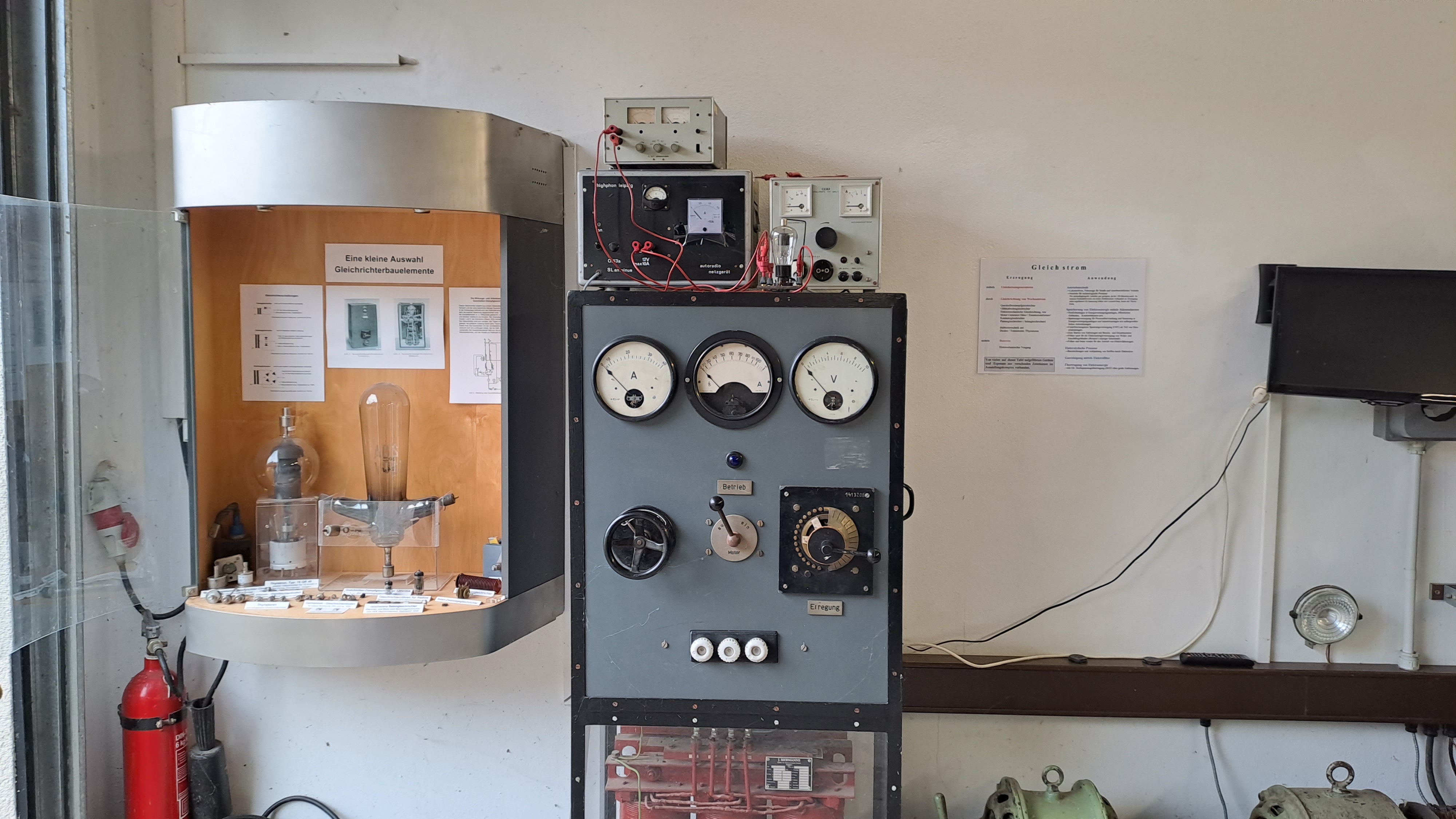

Ausschnitt Komplex „Gleichstromerzeugung“
| Elektrotechnische Sammlung75 Jahre Transistor – ohne dieses Bauelement wäre unser jetziges Leben undenkbar!
Im Jahr 1948 entwickelte John Barden (Abt. Physik Bell Laboratorium) die Theorie für Halbleiterverstärker. Dr. Walter Brattain entwickelte die technische Lösung, die der Spitzentransistor als erste Bauform darstellte. In Deutschland wurde diese Entwicklung Ende 1948 in der „Funktechnik“ bekannt gemacht. Bereits damals war den Internen klar, dass dieses Bauteil der Röhre Konkurrenz machen wird.
Die Vorteile:
- kleine Abmessungen, geringes Gewicht
- nahezu unzerbrechlich
- kleine Betriebsspannungen
- hoher Gesamtwirkungsgrad, lange Lebensdauer
Zu Anfang konnten nur Leistungen im mW-Bereich und nur bei relativ niedrigen Frequenzen erreicht werden. Es folgten Flächentransistoren, diffusionslegierte Transistoren, Mesa-Transistoren, Planar- und Epitaxial-Planartransistoren, damit wurden fast alle Forderungen erfüllt.
Die Nachteile:
- keine leistungslose Steuerung
- Temperaturabhängigkeit, max. 70°C bei 200°C Si
Serienmäßig gefertigte Transistoren sind nicht über 200 W gebaut worden.

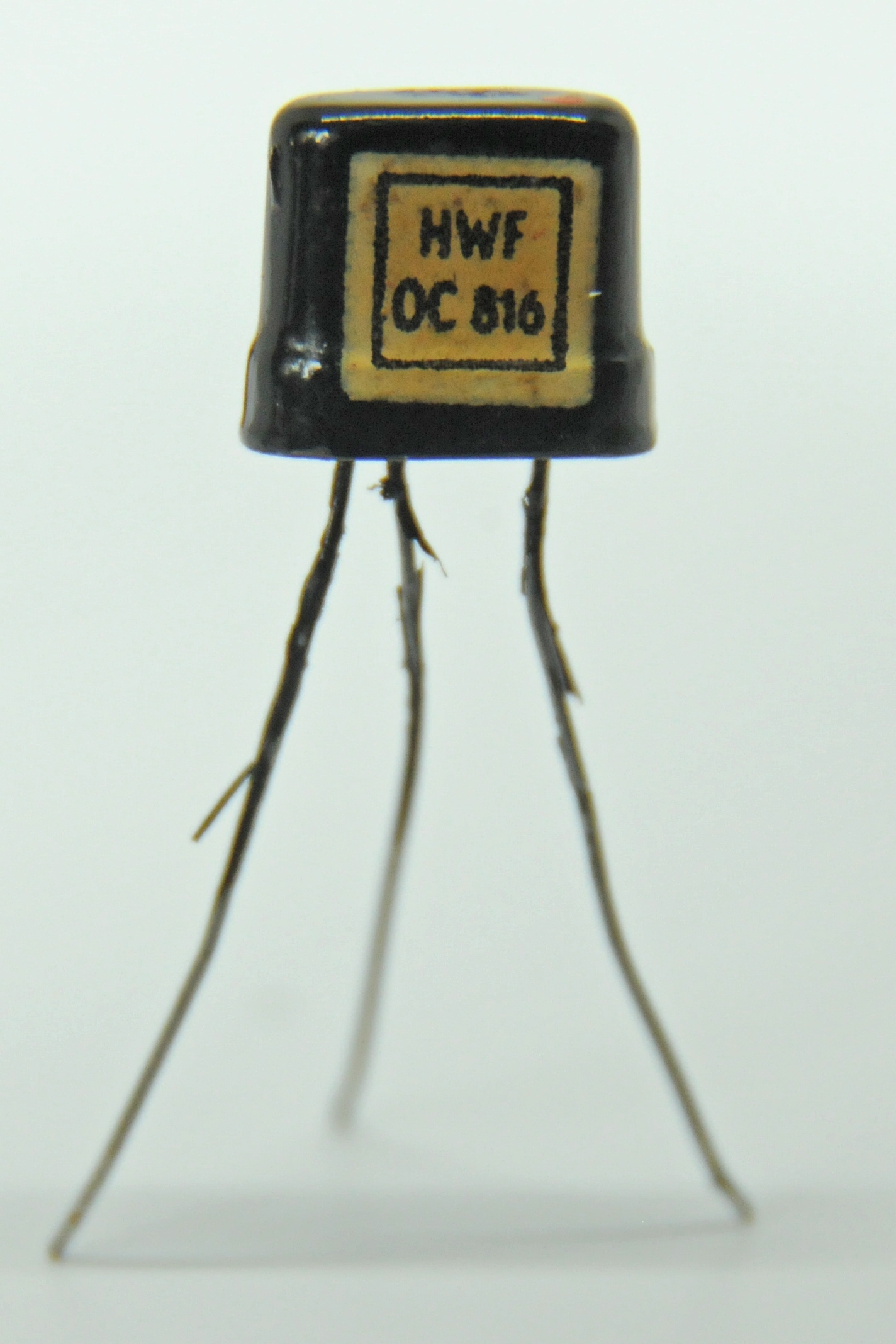

Transistor OC816
| Elektrotechnische SammlungAb Ende der 60er Jahre wurden Transistoren zunehmend in integrierten Schaltkreisen zusammengebaut. Diese wurden immer komplexer und kleiner, der relative Preis fällt ständig. Ohne diese Bauteile wären Handy, Computer und alle sonstigen elektronischen Geräte, die heute normal sind, nicht realisierbar gewesen.
Im Mittelpunkt steht in diesem Monat der im Bild dargestellt Transistor mit folgenden technischen Daten:
- Typ: OC816
- max. Kollektorstrom: 50 mA
- max. Kollektoremitterspannung: 15 V
- max. Verlustleistung: 50 mW
- max. Umgebungstemperatur: 65 °C
- Hersteller: Halbleiterwerk Frankfurt (HWF)
- Baujahr: ca. 1960
