Im Mittelpunkt steht ein: Vibrationsmotor
+ + +
Entsprechend der geltenden Coronaregeln!
+ + +

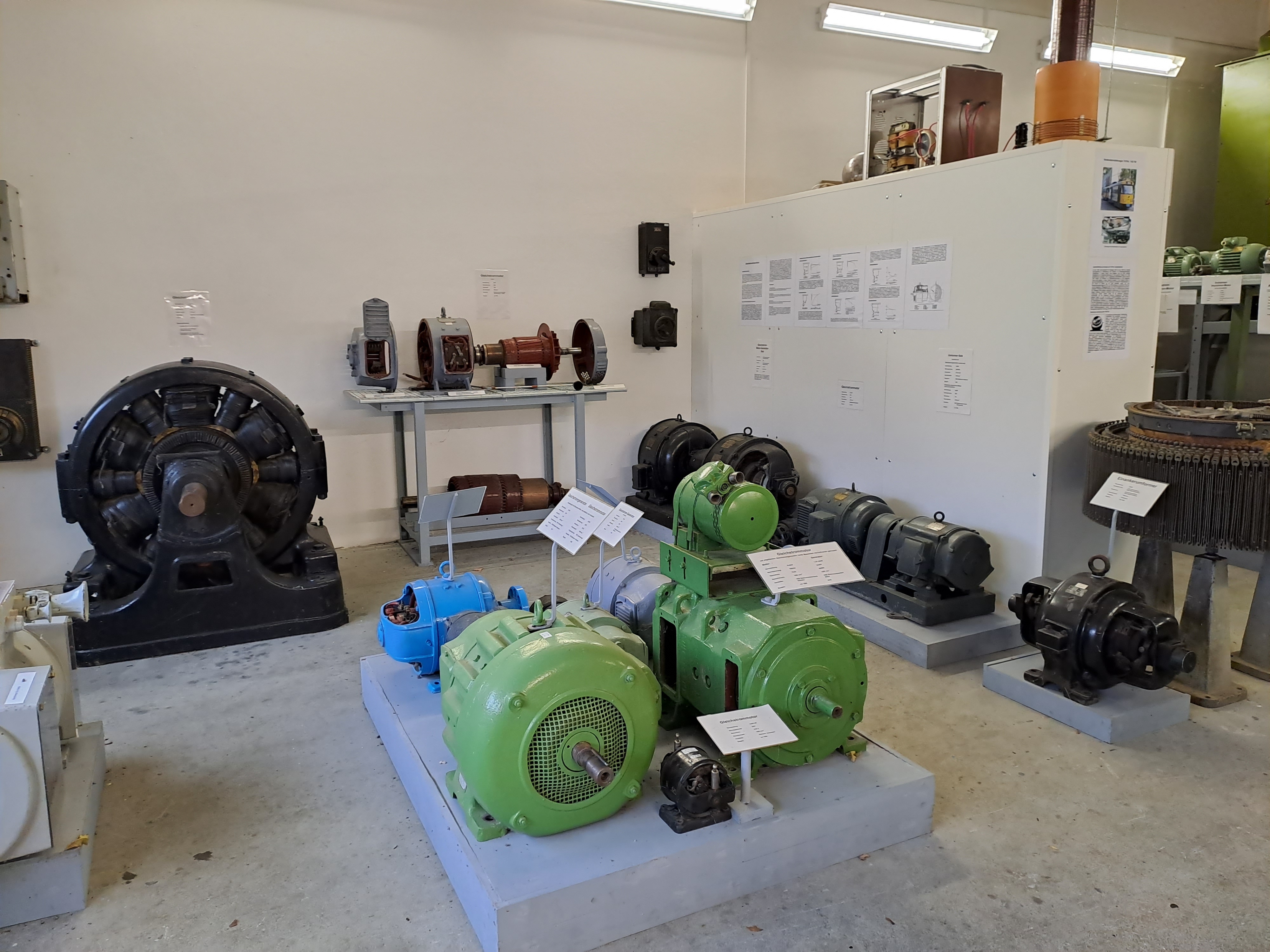

Elektrische Maschinen
| Elektrotechnische SammlungVibrationsmotor
Vibrationsmotoren, oft auch als Rüttelmotoren bezeichnet, erzeugen, wie der Name bereits sagt, Vibrationen. Sie sind daher in allen Bereichen von Vorteil, in welchen Rüttelbewegungen erwünscht sind. Die Vibrationen werden durch eine Unwucht erzeugt, die auf unterschiedliche Art zustande kommen kann.
Vibrationsmotoren kommen unter anderem im Straßenbau, in der Industrie, bei der Gartenarbeit und in technischen Geräten zum Einsatz. Die wohl bekanntesten Anwendungsgebiete sind die Rüttelmaschine und das Mobiltelefon. An diesen beiden Beispielen lässt sich der Größenunterschied der Vibrationsmotoren gut verdeutlichen. Die Technik bleibt gleich, doch die Ausführungen unterscheiden sich deutlich. Während in einem Smartphone vor allem flache und quadratische Motoren zum Einsatz kommen, die in der kleinsten Variante gerade einmal 11 mm x 11 mm x 2 mm messen, werden in der Industrie wesentlich größere Varianten eingesetzt.
Anwendungsgebiete für Vibrationsmotoren
Kleinstmotor
| Elektrotechnische SammlungIm Smartphone sorgt der Vibrationsmotor dafür, dass das Handy bei einem einkommenden Anruf die bekannten Vibrationen ausführen kann. Beim Straßenbau hingegen wird die Technik für die Rüttelmaschine genutzt, sodass der Boden effektiv verdichtet wird. Wer eine Terrasse im Garten bauen möchte, der profitiert ebenfalls von den Vorteilen der Rüttelmaschine und somit von dem Vibrationsmotor. Aber auch in der Industrie finden sich zahlreiche Einsatzgebiete, wie beispielsweise in Druckereien, wo Papierstapel optimal ausgerichtet werden können. Hinzu kommen das Sieben von Objekten und viele weitere Einsatzgebiete.
Die Wirkung des Vibrationsmotors beruht auf der Unwucht. So können beispielsweise Unwuchtgewichte auf den beiden Wellenenden montiert sein und eine Kreisschwingung erzeugen. Die Welle rotiert und die Unwuchtgewichte sorgen für die notwendige Schwingung. Um diese Bewegung zu nutzen, sind über den Motorfuß die passenden Bauteile gekoppelt, wie Siebmaschinen oder Förderrinnen. Die Schwingung wird aufgenommen und es entsteht die wahrnehmbare Vibration.
Eine Unwucht kann aber auch durch die gezielte Anbringung von Gewichten erzeugt werden. Bei den Drehbewegungen ist nun ein Bereich schwerer als der andere, sodass die Bewegung beeinflusst wird. Technisch gesehen ist es wichtig, dass die Drehachse des rotierenden Körpers nicht durch seinen Schwerpunkt verläuft. Würde es sich um einen homogenen und gleichförmigen Körper handeln, dann würde auch eine gleichmäßige Bewegung entstehen. Durch die Unwucht entsteht beim Vibrationsmotor die gewünschte Schwingung und damit das typische Vibrieren des Smartphones.
